概述：

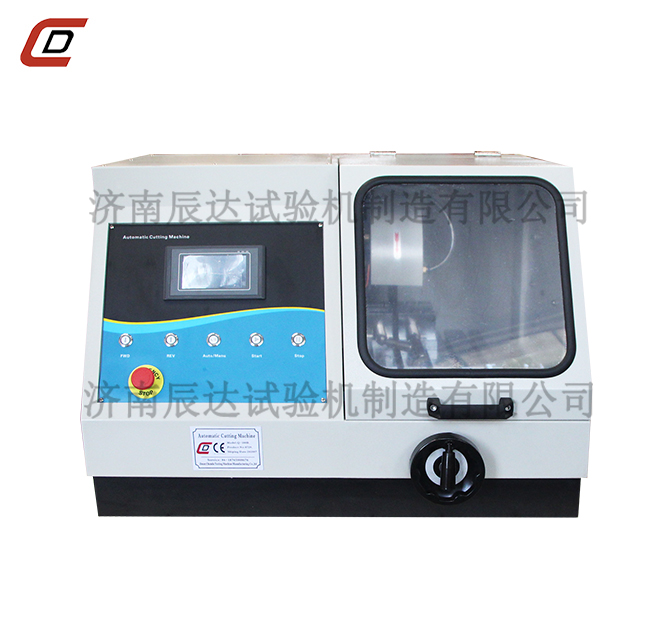

Q-100B型切割機是由機身、電控箱、切割室、電機室、冷卻系統等部件組成。本切割機不但可以切割直徑為100mm(管件)以內的圓形工件，還可以切割高100mm、深200mm以內的長方形試樣。該機通過冷卻系統對試樣進行冷卻，以防止試樣在切割過程中過熱而燒壞組織。本機還可以因切割不同的試樣而對切割速度進行設定，從而提高了切割試樣的質量。該機分手動切割和自動切割。大容積的切割室，更便于切割者使用，是大專院校、工廠企業金相試驗必備的制樣設備之一。
二、技術指標
|
1、鋼殼體 |
8、封閉式切割 |
|
2、超大切割室 |
9、取樣結束切割刀自動復位功能 |
|
3、手動/自動雙重切割方式 |
10、切割前可預調進刀速度 |
|
4、屏顯式控制系統，直接選擇切割速度 |
11、主機、冷卻系統一體式 |
|
5、自動2通道冷卻系統，避免試樣塊燒 |
12、工作臺Y向移動行程200mm |
|
6、實時跟蹤顯示進刀深度（液晶數顯） |
13、進刀行程可設定 |
|
7、模式化編程更適合批量切割取樣 |
|
|
技術規格 |
|
|
切割室外殼 |
鋼板 |
|
最大切割直徑 |
100mm（管材） |
|
進刀深度跟蹤 |
液晶數顯 |
|
平臺Y向移動 |
200mm |
|
切割臺尺寸 |
280X310mm |
|
切割片規格 |
350X2.5X32mm |
|
夾持臺規格 |
夾具臺分左右，中央切刀口 |
|
切割方式 |
手動/自動 |
|
送給方式 |
任意調節（手，自兩用） |
|
切割速度 |
最大為0.25mm/s,自動切割方式可以選擇：間歇式切割（金屬工件）與連續切割（非金屬工件） |
|
進刀距離 |
根據需要設定 |
|
復位方式 |
自動復位 |
|
冷卻系統 |
自動（水冷2通道） |
|
水箱容量 |
80L |
|
主軸轉速 |
2100r/min |
|
電機功率 |
3.3KW |
|
機臺形式 |
臺式 |
|
外形尺寸 |
800×880×600mm |
|
電源 |
380V |
|
重量 |
240KG |
